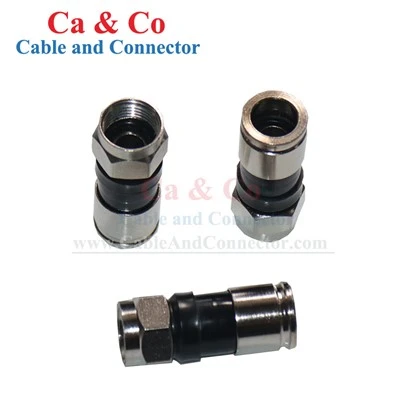

RG6 Tri Shield Compression Connector är en kompressionskontakt av F-typ för att avsluta RG6 tri-shield koaxialkabel och upprätta en säker mekanisk och elektrisk anslutning.
Specifikation
|
Produkttyp |
RG6 Tri Shield kompressionskontakt |
|
DAYTAI modell |
CC-FC-RG6-TSZJH |
|
Frekvensintervall |
DC~1000MHz |
|
Impedans |
75 ohm (nominell) |
|
Arbetsspänning |
335V Max |
|
Tål spänning |
750V Rms |
|
Centerkontakt |
Mindre än eller lika med 10 mΩ |
|
Yttre kontakt |
Mindre än eller lika med 5 mΩ |
|
Isolationsmotstånd |
Större än eller lika med 1000 MΩ |
|
Lämplig för kabel |
RG6 Standard Shield Koaxialkabel |
|
Konstruktionsmetod |
Lämplig för komprimeringsverktyg (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) är valfritt |
|
Material |
Mässing Nickelpläterad eller zinklegering |
|
Temp. Räckvidd |
-35~+60 grad |
RG6 Tri-Shield-kabelkompatibilitet
Fler-Layer Shield Boende:Anslutningsstrukturen rymmer mittledaren, dielektrikum, flera skärmskikt och yttre mantel under kabelavslutning.
Kabeldimensionsmatchning:Kontaktens dimensioner är anpassade till kabelkonstruktionen för att säkerställa korrekt införing och kompression.
För-kontroll av kompatibilitet för produktion:Kunder kan tillhandahålla kabelritningar, specifikationer eller prover för kompatibilitetsutvärdering innan bulkproduktion.
Stabil kompressionsavslutning
Fast kabelhållning:Kompressionsmekanismen säkrar den förberedda kabeln inuti kontakten och hjälper till att förhindra kabelrörelser efter avslutning.
Stabil kontakt-till-kabelkontakt:Kompression för kontaktkomponenterna stadigt mot kabelstrukturen och bibehåller konsekvent kontakt under hela den avslutade anslutningen.
Kontrollerad komprimering:Kontakten komprimeras runt den förberedda kabeln för att bilda en enhetlig avslutning utan lödning.
Kompatibilitet med kompressionsverktyg
Flera verktygsalternativ:Kompatibla verktygsalternativ inkluderar CC-TCOM-JSLS, CC-TCOM-SLHS och CC-TCOM-RZX.
Verktyg-Matchad uppsägning:Det tillämpliga verktyget kan väljas enligt kontakten och kabelkonfigurationen för att uppnå den nödvändiga kompressionen.
Ansökningar
CATV-nätverk -RG6 koaxialkabelavslutning för kabel-TV-distribution.
Bredbandsnätverk -Koaxialförbindelser i bredbandsdistributionssystem.
Satellit-TV -F-terminering för satellitkoaxialkablar.
RF-distribution -Anslutningar mellan koaxialkabel och kompatibel RF-utrustning.
Bostads- och kommersiella kablar -Fältavslutning för installations- och underhållsprojekt.
OEM & anpassning
|
Anpassningsobjekt |
Tillgängliga alternativ |
|
Kabelkonfiguration |
RG6 Tri-Shield; RG59 |
|
Anslutningsmaterial |
Nickelpläterad-mässing; Zinklegering |
|
Tätning |
Med O-Ring; Utan O-Ring |
|
Kabelmatchning |
Anpassade kabelmått, ritningar eller prover |
|
Private Label |
Logotyp, modellmärkning, etikett, streckkod |
|
Förpackning |
Förpackningsmängd, innerförpackning, kartongmärkning |
Kvalitetskontroll
Inkommande materialinspektion:Inspektera anslutningskroppar, kontaktkomponenter, O-ringar och pläterade delar för materialtillstånd, dimensioner och synliga defekter före produktion.
Bearbetning och dimensionsinspektion:Kontrollera kritiska anslutningsdimensioner och kablar-införingsområden för att bibehålla konsekvent passform och avslutning över hela produktionsbatcher.
Monteringsinspektion:Verifiera kontaktkomponenter, interna delar och O--ringens placering under montering enligt den nödvändiga kontaktkonfigurationen.
Slutlig elektrisk och visuell inspektion:Kontrollera färdiga kontakter för tillämpliga elektriska krav, utseende, dimensioner, produktkonfiguration och förpackning före leverans.
Bulkförsörjning och förpackning
Exempelbeställningar:Prover kan tillhandahållas för för-utvärdering av produktionen innan bulkköp.
Batchproduktion:Beställningar produceras enligt den bekräftade kontaktkonfigurationen och godkända specifikationer.
Förpackningsalternativ:Bulkvantitet, påse/kartongantal, etiketter, streckkoder och kartongmärkningar kan ordnas enligt beställningskrav.
Upprepa leverans:Godkända produktspecifikationer och förpackningskrav kan bibehållas som referens för återkommande beställningar.
FAQ
F: Vad bör köpare kontrollera när de väljer en RG6-kompressionskontakt?
S: Nyckelfaktorer inkluderar kabelkonstruktion, kabeldimensioner, anslutningsgränssnitt, kompressionsmetod och installationsverktyg. Kontakten ska vara anpassad till den faktiska kabeln.
F: Vad är skillnaden mellan RG6 Tri-Shield och standard-skärmkabel?
S: Tri-Shield-kabel använder ytterligare skärmningslager jämfört med standard-skärmkonstruktion. Anslutningsvalet bör därför beakta den faktiska kabelstrukturen och dimensionerna.
F: Hur kan vi jämföra RG6-kompressionsanslutningar från olika leverantörer?
S: Jämför kabelkompatibilitet, kontaktkonstruktion, kompressionsmetod, material, elektriska krav, inspektionsprocedurer och produktionskonsistens snarare än bara utseendet.
F: Kan du tillhandahålla inspektions- eller testdokumentation med en beställning?
S: Inspektions- eller testdokumentation kan tillhandahållas enligt överenskomna produktkrav och beställningsspecifikationer.
F: Kan olika kontaktkonfigurationer inkluderas i ett inköpsprogram?
S: Olika konfigurationer kan levereras inom samma inköpsprogram, beroende på erforderliga kvantiteter och produktionsarrangemang.
F: Kan den godkända specifikationen bibehållas för upprepade beställningar?
A: Ja. Godkända produktspecifikationer och produktionskrav kan behållas som referens för efterföljande beställningar.
F: Kan du stödja produktlinjer för distributörer och privata-etiketter?
A: Ja. Produktidentifiering och förpackning kan ordnas för program för distributörer och privata-etiketter enligt bekräftade beställningskrav.
F: Vad är inköpsprocessen för ett anpassat anslutningsprojekt?
S: Processen inkluderar vanligtvis kravbekräftelse, kabel- och kontaktutvärdering, provgodkännande, specifikationsbekräftelse, bulkproduktion, inspektion och leverans.
